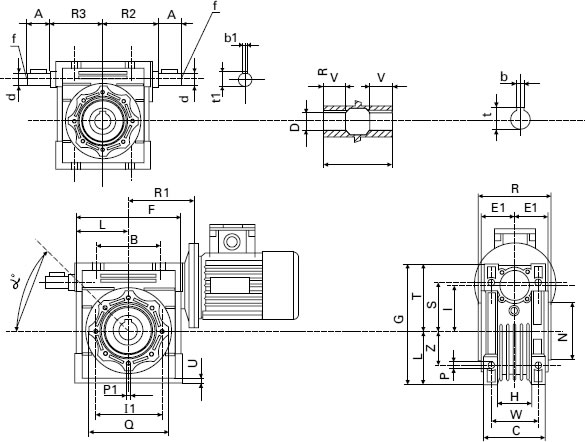

Gabaryty przekładni CHM 110






  B A F D(H7) d(j6) G H R1 R R2 R3 L / C /1 N(h8) E1 P Q
110 170 60 252.5 42 28 295 - 160 155 142 135 127.5 110 144 165 130 74 14 200



  S T U V Z W P1 a b b1 f t t1 Waga bez silnika
110 125 167.5 14 50 85 115 M10x18(n.4) 45° 12 8 M10 45.3 31.0 35
