• Wymiary 2D DWG
• Wymiary 2D DXF
• Wymiary 3D IGS
• Wymiary 3D STP

Lp. Symbol Obroty
n2 [r/min]
Moment
m2 [Nm]
Przełożenie
i
Cena
zł netto

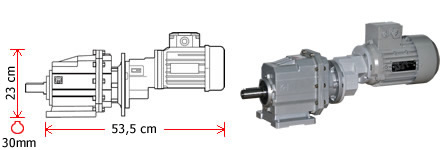

30 CHC20-PG71-P-13,8-P-0,37kW 101,4 28 4,6 x 3 = 13,8 {web=}
31 CHC20-PG71-P-17,1-P-0,37kW 81,9 35 5,7 x 3 = 17,1 {web=}
32 CHC20-PG71-P-23,1-P-0,37kW 60,6 48 7,7 x 3 = 23,1 {web=}
33 CHC20-PG71-P-29,4-P-0,37kW 47,6 61 9,8 x 3 = 29,4 {web=}
34 CHC20-PG71-P-35,7-P-0,37kW 39,2 74 11,9 x 3 = 35,7 {web=}
35 CHC20-PG71-P-41,4-P-0,37kW 33,8 86 13,8 x 3 = 41,4 {web=}

• Wymiary 2D DWG
• Wymiary 2D DXF
• Wymiary 3D IGS
• Wymiary 3D STP

Lp. Symbol Obroty
n2 [r/min]
Moment
m2 [Nm]
Przełożenie
i
Cena
zł netto
36 CHC25-PG71-P-16,5-P-0,37kW 84,8 34 5,5 x 3 = 16,5 {web=}
37 CHC25-PG71-P-22,2-P-0,37kW 63,1 46 7,4 x 3 = 22,2 {web=}
38 CHC25-PG71-P-29,7-P-0,37kW 47,1 61 9,9 x 3 = 29,7 {web=}
39 CHC25-PG71-P-36,3-P-0,37kW 38,6 75 12,1 x 3 = 36,3 {web=}
40 CHC25-PG71-P-44,4-P-0,37kW 31,5 92 14,8 x 3 = 44,4 {web=}
41 CHC25-PG71-P-51,3-P-0,37kW 27,3 106 17,1 x 3 = 51,3 {web=}
42 CHC25-PG71-P-60,3-P-0,37kW 23,2 125 20,1 x 3 = 60,3 {web=}
43 CHC25-PG71-P-71,7-P-0,37kW 19,5 149 23,9 x 3 = 71,7 {web=}
44 CHC25-PG71-P-86,7-P-0,37kW 16,1 180 28,9 x 3 = 86,7 {web=}
45 CHC25-PG71-P-107,7-P-0,37kW 13,0 224 35,9 x 3 = 107,7 {web=}
46 CHC25-PG71-P-121,8-P-0,37kW 11,5 253 40,6 x 3 = 121,8 {web=}
47 CHC25-PG71-P-139,5-P-0,37kW 10,0 290 46,5 x 3 = 139,5 {web=}

• Wymiary 2D DWG
• Wymiary 2D DXF
• Wymiary 3D IGS
• Wymiary 3D STP

Lp. Symbol Obroty
n2 [r/min]
Moment
m2 [Nm]
Przełożenie
i
Cena
zł netto
48 CHC35-PG71-P-16,5-P-0,37kW 84,8 34 5,5 x 3 = 16,5 {web=}
49 CHC35-PG71-P-45,9-P-0,37kW 63,1 95 15,3 x 3 = 45,9 {web=}
50 CHC35-PG71-P-75,0-P-0,37kW 47,1 156 25,0 x 3 = 75,0 {web=}
51 CHC35-PG71-P-132,6-P-0,37kW 38,6 275 44,2 x 3 = 132,6 {web=}
